KWALIFIKACJA EE21 - CZERWIEC 2015



Pytanie nr 7

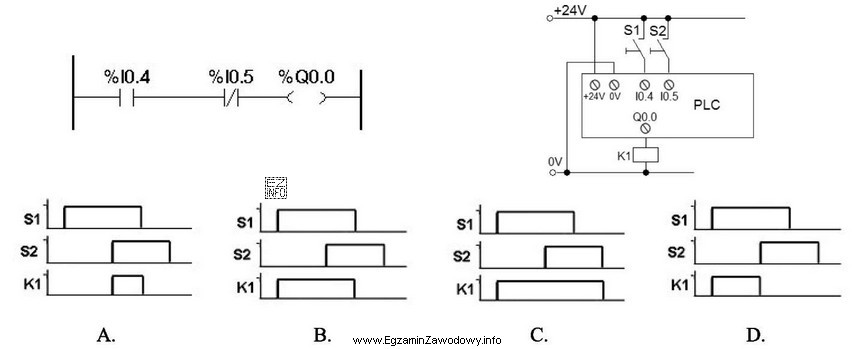

Na podstawie schematu elektrycznego układu sterowania oraz na podstawie fragmentu programu drabinkowego, który został wprowadzony do sterownika PLC, wybierz diagram opisujący działanie układu.
Na podstawie schematu elektrycznego układu sterowania oraz na podstawie
A.
B.
C.
D.
