KWALIFIKACJA EE21 - WRZESIEŃ 2015



Pytanie nr 39

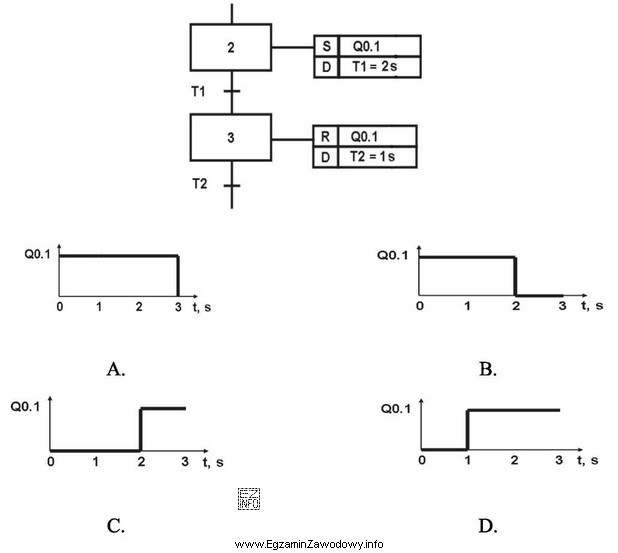

Na rysunku przedstawiono fragment programu sterownika PLC, napisanego w języku SFC. Jaki będzie przebieg sygnału na wyjściu Q0.1 sterownika po wykonaniu przez program działań w krokach 2 i 3? Na wykresach czas 0 s oznacza początek kroku 2.
Na rysunku przedstawiono fragment programu sterownika PLC, napisanego w ję
A.
B.
C.
D.
