KWALIFIKACJA EE10 + EE11 - CZERWIEC 2008

Pytanie nr 22

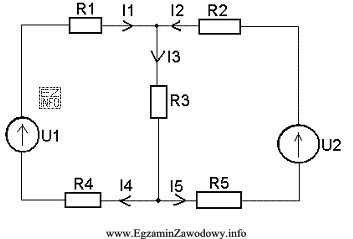

Dla przedstawionego obwodu elektrycznego wzór wykorzystujący I prawo Kirchhoffa ma postać

Dla przedstawionego obwodu elektrycznego wzór wykorzystujący I prawo

	A.	I1 + I2 = I3
	B.	I1 + I3 + I5 = 0
	C.	U1 = R1 x I1 + R3 x I3 + R4 x I4
	D.	U2 = R2 x I2 + R3 x I3 + R5 x I5
