Pytanie nr 15

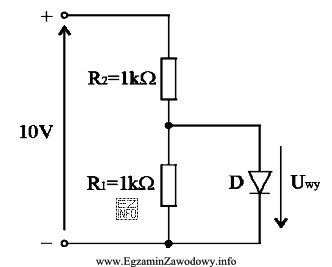

W przedstawionym układzie napięcie wyjściowe Uwy wynosi -5 V. Oznacza to, że

	A.	dioda D jest zwarta.
	B.	rezystor R1 jest zwarty.
	C.	w gałęzi z diodą D jest przerwa.
	D.	w gałęzi z rezystorem R1 jest przerwa.
