KWALIFIKACJA EE3 + EE22 - CZERWIEC 2009



Wolisz testy bez reklam?
WY艁膭CZ REKLAMY TERAZ
Pytanie nr 20

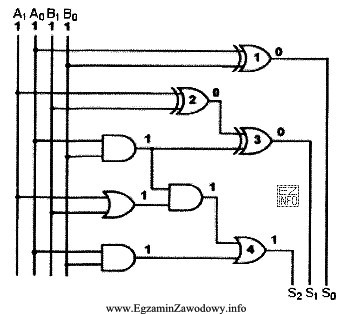

Uk艂ad, kt贸rego schemat przedstawiono na rysunku, ma realizowa膰 funkcj臋 sumy arytmetycznej S=A+B W wyniku dodania dw贸ch liczb dwubitowych A=11 (liczba binarna) i B=11 (liczba binarna) otrzymano na wyj艣ciu sum臋 S=100 (liczba binarna). Kt贸ra bramka nie dzia艂a prawid艂owo?
Uk艂ad, kt贸rego schemat przedstawiono na rysunku, ma realizowa膰
A.
B.
C.
D.
