KWALIFIKACJA EE21 - CZERWIEC 2024 (test 2)

Pytanie nr 34

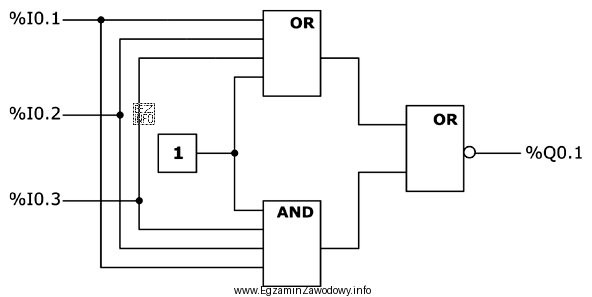

Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku?

	A.	Wyjście %Q0.1=1 dla wejść %I0.1=%I0.2=%I0.3=0
	B.	Wyjście %Q0.1=0 wyłącznie dla wejść %I0.1=%I0.2=%I0.3=1
	C.	Wyjście %Q0.1=1 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
	D.	Wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3
		Zostaw bez odpowiedzi
