Pytanie nr 8

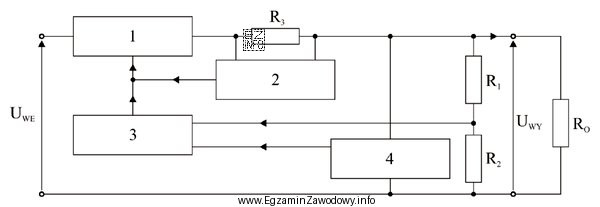

Na ilustracji został przedstawiony schemat blokowy szeregowego stabilizatora napięcia. Dopasuj cyfry do przedstawionych opisów bloków.

	A.	1 - Układ regulacyjny, 2 - Wzmacniacz błędu, 3 - Układ zabezpieczający, 4 - Źródło napięcia odniesienia.
	B.	1 - Układ regulacyjny, 2 - Układ zabezpieczający, 3 - Wzmacniacz błędu, 4 - Źródło napięcia odniesienia.
	C.	1 - Źródło napięcia odniesienia, 2 - Wzmacniacz błędu, 3 - Układ zabezpieczający, 4 - Układ regulacyjny.
	D.	1 - Źródło napięcia odniesienia, 2 - Układ zabezpieczający, 3 - Wzmacniacz błędu, 4 - Układ regulacyjny.
