KWALIFIKACJA EE21 - STYCZEŃ 2022 (test 2)



Pytanie nr 19

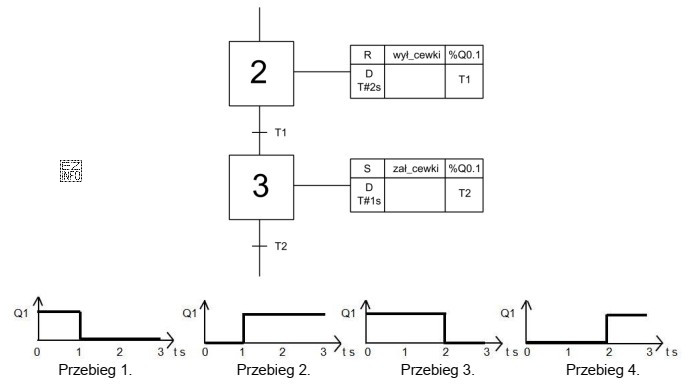

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.
Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji.
A.
B.
C.
D.
