KWALIFIKACJA EE21 - STYCZEŃ 2022 (test 2)



Pytanie nr 2

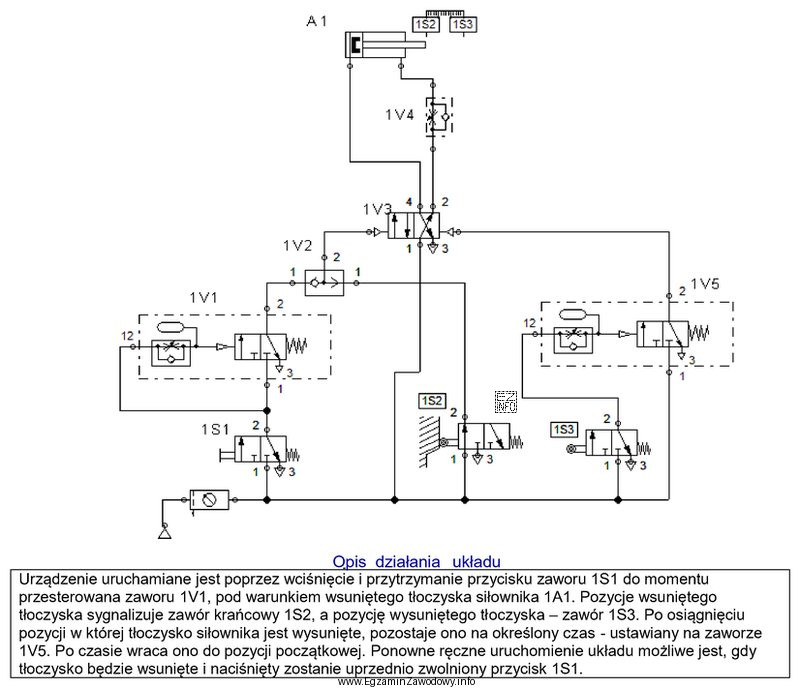

Na rysunku przedstawiono schemat projektowanego urządzenia w którym na podstawie opisu działania zamieszczonego w ramce należy dokonać korekty. Który z zaworów należy wymienić w projekcie, aby układ działał zgodnie z opisem?
Na rysunku przedstawiono schemat projektowanego urządzenia w którym
A.
B.
C.
D.
