KWALIFIKACJA EE3 + EE22 - STYCZE艃 2013



Pytanie nr 12

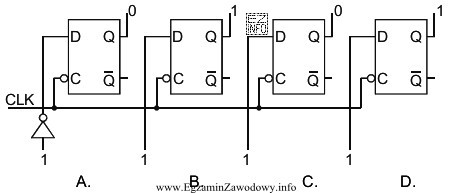

Na rysunku przedstawiono schemat uk艂adu rejestru r贸wnoleg艂o-r贸wnoleg艂ego 4-bitowego, zbudowanego z przerzutnik贸w typu D, Po podaniu impulsu na wej艣cia zegarowe C, na wyj艣ciu otrzymano stany logiczne zapisane na rysunku. Kt贸ry przerzutnik jest uszkodzony?
Na rysunku przedstawiono schemat uk艂adu rejestru r贸wnoleg艂o-r贸
A.
B.
C.
D.
