KWALIFIKACJA EE21 - STYCZEŃ 2022

Pytanie nr 38

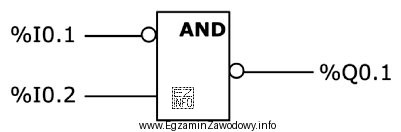

Wskaż równanie logiczne opisujące działanie przedstawionego na rysunku programu.

Wskaż równanie logiczne opisujące działanie przedstawionego na

	A.	%Q0.1=~ %I0.1 ∨ ~%I0.2
	B.	%Q0.1= %I0.1 ∨ ~%I0.2
	C.	%Q0.1=~ %I0.1 ∧ ~%I0.2
	D.	%Q0.1=~ (%I0.1 ∧ %I0.2)
		Zostaw bez odpowiedzi
