KWALIFIKACJA EE21 - STYCZEŃ 2016 (test 2)

Pytanie nr 14

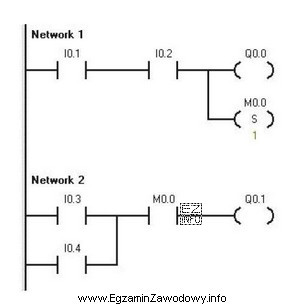

Do sterownika PLC wgrano program przedstawiony na rysunku. Na wyjściu Q0.1 pojawi się sygnał logiczny "1″, jeżeli:

Do sterownika PLC wgrano program przedstawiony na rysunku. Na wyjś

	A.	I0.1 = 0, I0.2 = 0, I0.3 = 1, I0.4 = 1
	B.	I0.1 = 1, I0.2 = 1, I0.3 = 0, I0.4 = 0
	C.	I0.1 = 1, I0.2 = 1, I0.3 = 0, I0.4 = 1
	D.	I0.1 = 1, I0.2 = 0, I0.3 = 1, I0.4 = 1
		Zostaw bez odpowiedzi
