KWALIFIKACJA EE21 - CZERWIEC 2018



Pytanie nr 23

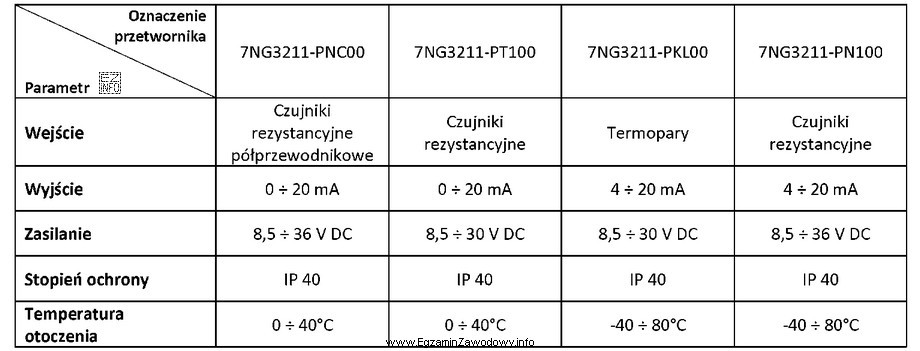

Wskaż oznaczenie przetwornika temperatury, który należy zamontować w układzie mechatronicznym, jeżeli:
– elementem sensorycznym w układzie jest czujnik Pt 100,
– przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
– wyjście przetwornika podłączone będzie do wejścia analogowego 4 ÷ 20 mA sterownika,
– układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej.
Wskaż oznaczenie przetwornika temperatury, który należy zamontować w
A.
B.
C.
D.
