KWALIFIKACJA EE5 - STYCZEŃ 2015

Pytanie nr 26

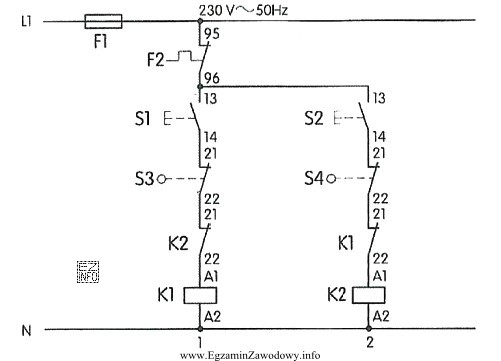

W przedstawionym schemacie połączeń układu sterowania występują między innymi symbole graficzne oznaczające następujące elementy:

	A.	zestyk zwierny przekaźnika czasowego, bezpiecznik topikowy, przycisk zwierny.
	B.	zestyk rozwierny stycznika, przycisk zwierny, cewkę stycznika.
	C.	przycisk rozwierny, zestyk zwierny przekaźnika czasowego, zestyk zwierny stycznika.
	D.	zestyk rozwierny przekaźnika czasowego, zestyk przekaźnika termicznego, cewkę stycznika.
		Zostaw bez odpowiedzi
