KWALIFIKACJA EE26 - WRZESIE艃 2014 (test 2)

Pytanie nr 26

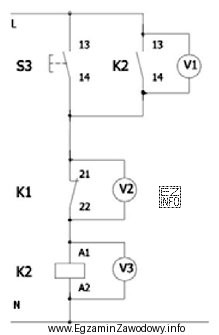

Na rysunku przedstawiono schemat uk艂adu pomiarowego w obwodzie sterowania silnika zasilanego napi臋ciem 230/400 V o cz臋stotliwo艣ci 50 Hz. Po naci艣ni臋ciu przycisku S3 stycznik K2 i silnik (kt贸ry powinien zosta膰 za艂膮czony przez styki g艂贸wne stycznika K2) nie dzia艂aj膮. Wskazania woltomierzy: V1:U=0V; V2: U=230 V; V3: U=0 V oznaczaj膮 uszkodzenie
A.
B.
C.
D.
